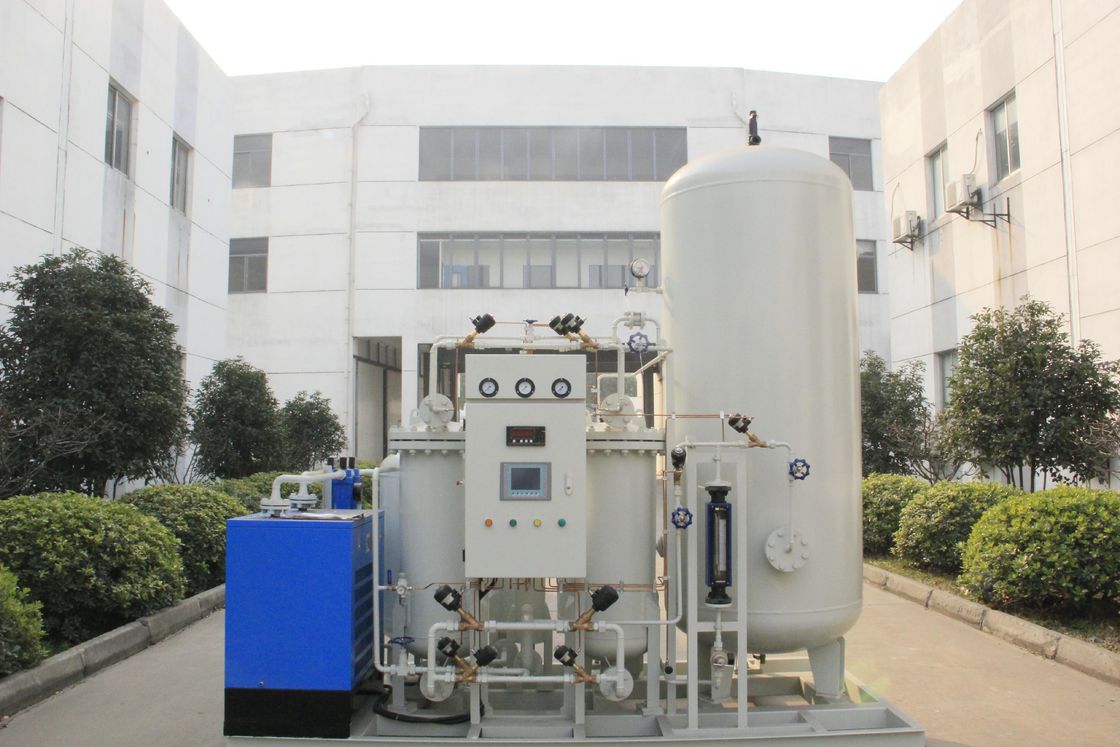

Linea di produzione di liquefazione di LNG generatore dell'azoto di PSA con il certificato della BV
| Material: | Acciaio al carbonio/acciaio inossidabile | Certificates: | BV ,, CCS, ISO, TS |
| Capaicty: | 5-5000 NM3/H. | Purity: | 95%-99,995% |
| Dew point: | -70 ℃ | Operate power: | 1 kW |
| Application: | Sistema/pianta della generazione dell'azoto per il liine di produzione di liquefazione di LNG | ||
| High Light: | Generatore di azoto PSA con certificato BV,Generatore di azoto PSA per liquefazione del GNL,linea di produzione di azoto PSA industriale |
||
Linea di produzione di liquefazione del GNL generatore di azoto PSA con certificato BV
Generatore di azoto PSA
1) Purezza di N2: 99-99,9995%
2) Flusso di N2: 3-3000Nm3/h
3) N2 Pressione: 1-8 bar (regolabile)
4) SIMENS PLC Controller
Generatore di azoto di buona qualità
1) Operazione assistita da computer
2) Progettazione tecnica semplice
3) Facile manutenzione
4) Basso consumo energetico
Cos' e'l' PSA?
Si tratta di untecnologia utilizzata per la produzione di gasAzoto sul posto.
Il setaccio molecolare al carbonio (CMS) assorbe le molecole di ossigeno e vapore acqueo sotto alta pressione, consentendo al tempo stesso al nitrogeno di passare, in modo che l'azoto sia separato dall'aria.
Le unità montate su pattinatura possono essere fornite in base alle esigenze del cliente.
Processo tecnologico
Il sistema di generazione di azoto della nostra azienda sono progettati e fabbricati in base al principio
L'aria ambiente, dopo essere stata compressa e purificata per rimuovere olio, acqua e polvere, entra nel dispositivo di adsorbimento ad oscillazione adsorbente con due torri di adsorbimento piene di
Il flusso di aria compressa verso la torre di assorbimento dal basso verso l'alto.
Nel processo, l'ossigeno molecolare viene assorbito, mentre l'azoto scorre dal lato superiore della torre di assorbimento e poi entra nel serbatoio tampone per l'azoto impuro.la CMS nella torre di adsorbimento è satura dall'ossigeno assorbitoIn questo momento, la rigenerazione è necessaria.
L'assorbimento e la rigenerazione sono condotti alternativamente nelle due torri di assorbimento per garantire la produzione consecutiva
di gas azoto.
Componenti dell'intero sistema
L'intero sistema di generazione di azoto è costituito principalmente dal compressore d'aria, dall'aria compressa
ricevitore, filtri, asciugatrice frigorifera, generatore di azoto PSA e serbatoio di ricezione di azoto.
Per il compressore d'aria, marchio famoso come l'Atlas Copco, l'Ingersoll Rand può essere disponibile
dalla nostra azienda per abbinare i generatori di azoto PSA.
Per i filtri, sono disponibili gli elementi con il marchio Hankison, Domnick.
Per l'asciugatrice di refrigerazione, abbiamo J.mec, il primo marchio in Cina, anche Hanzhou Union Filter il produttore professionale di asciugatrici e filtri.
Specificità:
Capacità/rata di flusso di azoto: 3-3000Nm3/h
Purezza dell'azoto: 95%-99,9995% (95%, 97%, 98%, 99%, 99,5%, 99,9%, 99,99%, 99,999%, 99,9995%)
|
- No, no. |
Modello |
Capacità ((Nm3/h) |
Purezza |
Potenza ((KW) |
Dimensione complessiva ((mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
990,9% 990,5% 99% 95% |
0.5 |
1800 * 1400 * 1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99.99% 990,9% 990,5% 99% |
0.5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99.99% 990,9% 990,5% 99% |
0.5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99.99% 990,9% 990,5% 99% |
0.5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99.99% 990,9% 990,5% 99% |
0.5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99.99% 990,9% 990,5% 99% |
0.5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99.99% 990,9% 990,5% 99% |
0.5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99.99% 990,9% 990,5% 99% |
0.5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99.99% 990,9% 990,5% 99% |
0.5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99.99% |
0.5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
990,9% 990,5% 99% |
0.5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99.99% 990,9% 990,5% 99% |
0.5 |
3500*1500*2800 |
|
- Sì, signore. |
- Sì, signore. |
- Sì, signore. |
- Sì, signore. |
- Sì, signore. |
- Sì, signore. |
|
Nota:Per maggiori notizie si prega di contattare Joshining Energy & Technology Co.,Ltd o inviare una e-mail direttamente a noi |
|||||
1La gamma di applicazioni del generatore di azoto di buona qualità
È adatto ad essere utilizzato nella domanda di azoto su piccola scala dell'industria chimica, nella produzione di azoto e nel riempimento
e riempimento di soluzione iniettabile, soluzione per trasfusione e liquido orale nell'industria farmaceutica, colpo e sostituzione di strumenti in laboratorio,conservazione degli alimenti mediante riempimento di azoto nell'industria alimentare,
Agitazione delle bevande e espansione degli alimenti.
2 Caratteristiche principali di un generatore di azoto di buona qualità
1) L'apparecchiatura adotta la nuova tecnica di riempimento e il servizio.
2) Una progettazione speciale di bypass garantisce un minore consumo energetico e risultati di rendimento più elevati.
3)La valvola pneumatica integrata importata con imballaggio originale garantisce una maggiore capacità di manutenzione.
4) Il funzionamento assistito da un computer con una progettazione tecnica semplice facilita la manutenzione dell'apparecchiatura.
3 Parametri tecnici di un generatore di azoto di buona qualità
capacità di produzione di azoto:3-3000Nm3/h
Potenza: 0,5 kW
Purezza: ≥ 99,995%
Punto di rugiada:≤-70°C
Pressione della sorgente d'aria: 0,8-1,0Mpa
Pressione di produzione di azoto: 0,1-0,7Mpa
Ottime caratteristiche di risparmio energetico riducono il costo dell'aria:
1.Il flusso di processo avanzato riduce direttamente il consumo di aria compressa.
2.Il famoso setaccio molecolare garantisce il massimo risparmio energetico.
3.La tecnologia avanzata di adattamento del carico consente un ulteriore risparmio energetico.
4.Il processo di pulizia dell'aria più affidabile garantisce l'efficienza di adsorbimento e la durata del setaccio molecolare.
5.La valvola di brevetto nazionale garantisce un funzionamento stabile dell'apparecchiatura.
6.Il serbatoio di aria garantisce un consumo di aria stabile del sistema.
7.Il serbatoio tampone di azoto garantisce una stabilità dell'approvvigionamento di gas del sistema.
8.La tecnologia di compattazione brevettata nazionale garantisce una lunga vita del CMS.
9.Supervisione e controllo a distanza.
10.Le tecnologie professionali garantiscono un approvvigionamento affidabile di gas.
11.Interfaccia uomo-macchina amichevole.
